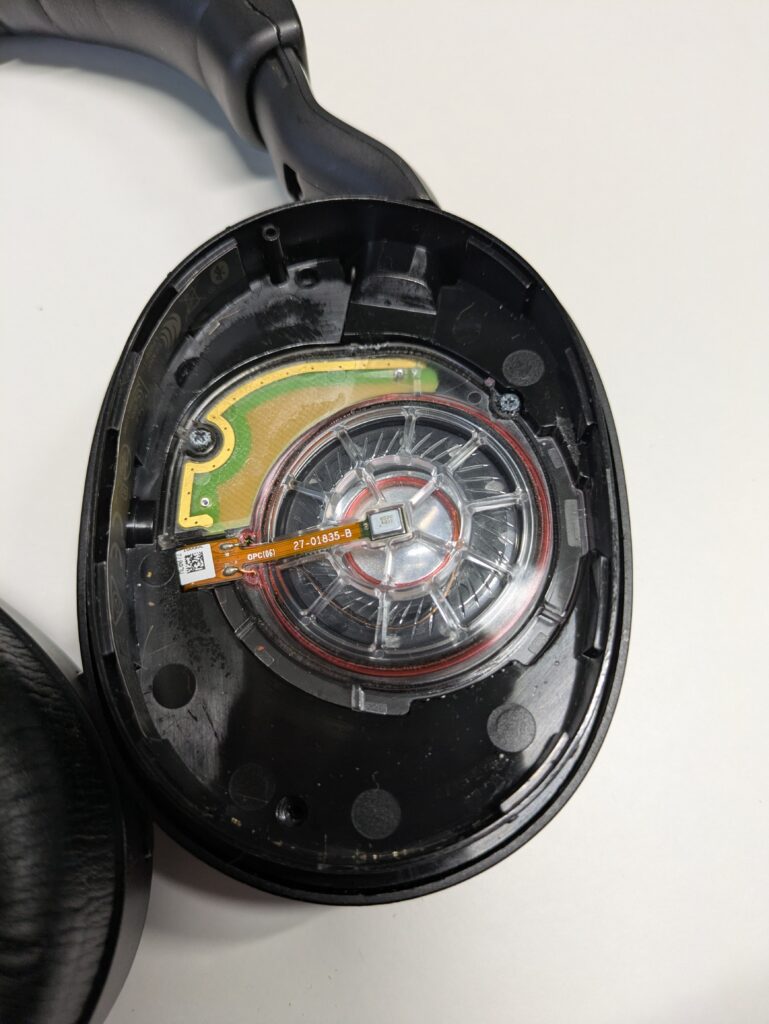

Lattialle tippumisen jälkeen mykistynyt vasen kuuloke-elementti heti toimivaksi testauksen jälkeen. Neljästä ruuvista on vain kaksi paikalla, jotta vian etsinnän jatkaminen olisi ollut mahdollisimman helppoa. Ylhäällä näkyy myös haljennut sangan pehmusteen muoviholkki, joka jäi ainoaksi pysyväksi vaurioksi tai sitten se oli mennyt rikki jo aiemmin enkä ollut sitä huomannut.

Jabra Evolve2 85 -kuulokkeet maksoivat Jabran sivustolla muistaakseni noin 650 €, kun ostin omani maaliskuussa 2025 tori.fi:n kautta 50 € hintaan. Verkkokauppa.com ja joku toinenkin kauppapaikka tosin myi silloin tätä melko vanhaa huippumallia noin 450 eurolla ja ostamassani paketissa oli pelkät kuulokkeet eikä myyntipakettiin kuuluvaa tietokoneen USB-A-pistokkeeseen liitettävää bluetooth-lähetintä?, mutta en sitä kaivannutkaan, ne toimivat mainiosti Android-älypuhelimen ja -tabletin kanssa ja Play-kaupasta asentamani Jabran appi päivitti heti aluksi kuulokkeiden firmwaren.

Suomalaisissa lehdissä näiden kuulokkeiden arvosteluja näyttäisi olevan vain 7.1. 2021 julkaistu Kotimikron artikkeli Jabra Evolve2 85, mutta brittien PC Magazinen Jabra Evolve2 85 on päivitetty 26.6. 2024. Valmistajan oma esittely on sekin otsikoitu samoin: Jabra Evolve2 85.

Jabra lupaa näille kuulokkeille peräti jopa 37 tuntia käyttöaikaa yhdellä akun latauksella ja se on todella paljon, kun olen nyt tutustunut nappikuulokkeisiin, joissa 6 tuntia vastamelulla on jo erittäin hyvä käyttöaika ja latausrasiankin kanssa 37 tuntia olisi huippuaika.

On napeilla kyllä etujakin ja aionkin käyttää Huawei Freebuds 7i -korvanappeja, joista myöskin maksoin 50 € tori.fin kautta, ainakin kuntosalilla, jonka lattialle pudottuaan 286-grammaisen Jabra Evolve2 85 -kuulokkeen vasen puoli hiljeni.

Hajoamisesta on jo noin kuusi viikkoa ja vaikka minulla on muitakin perinteisiä sankaluureja, oli korvanappikuulokkeisiin tutustuminen varsin mielenkiintoista eikä Huawein napit olleet ainoat, mutta kuitenkin parhaat. Nyt kuitenkin vanhat rakkaat Jabrat ovat taas ihan mahtavat!

Kontaktivian korjaus – lyhyt versio

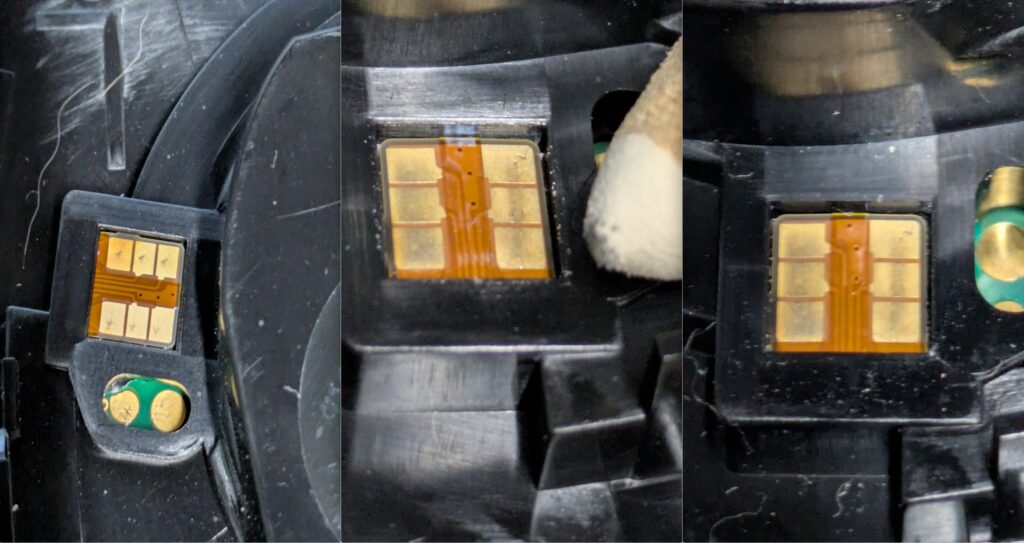

Kun ensimmäisessä kuvassa olleen muovikehyksen irrottaa, sen toiselta puolelta paljastuvat taipuisan lattakaapelin sekä piirilevyn kontaktit. Vasemman puoleisessa kuvassa vasemmalla ylhäällä oleva toinen kaiutinelementin kontaktinapa on tummentunut, joten käytin konekirjoitusajalta peräisin olevaa hankauskumikynää, jonka kärki näkyy keskimmäisessä kuvassa, puhdistamaan kontaktipinnat ja oikealla on jo käytetty elektroniikalle tarkoitettua öljytöntä kontaktispraytä ja vanutikkua puhdistamaan jäämät pois.

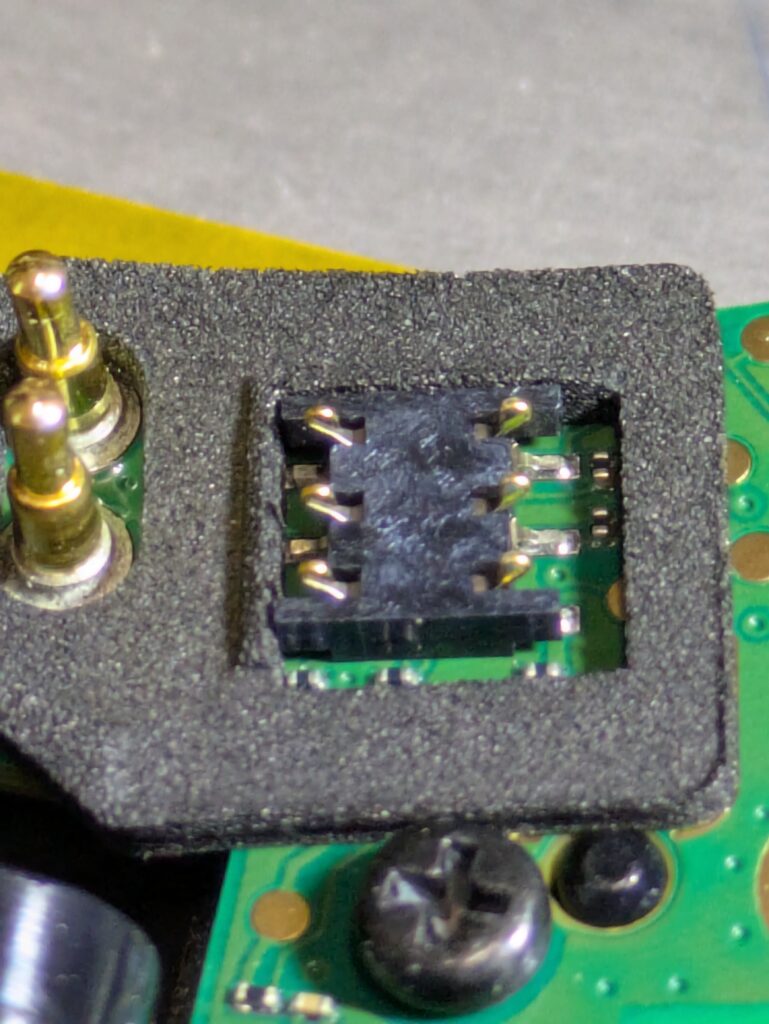

Kuulokkeen runkoon jää vielä jousipinnit, joista kahta alinta (kuvassa) työnsin sivusuunnassa toisiaan vastaan kumpaakin noin 0,5 — 1 mm, jolloin ne myös kohosivat suunnilleen yhtä paljon.

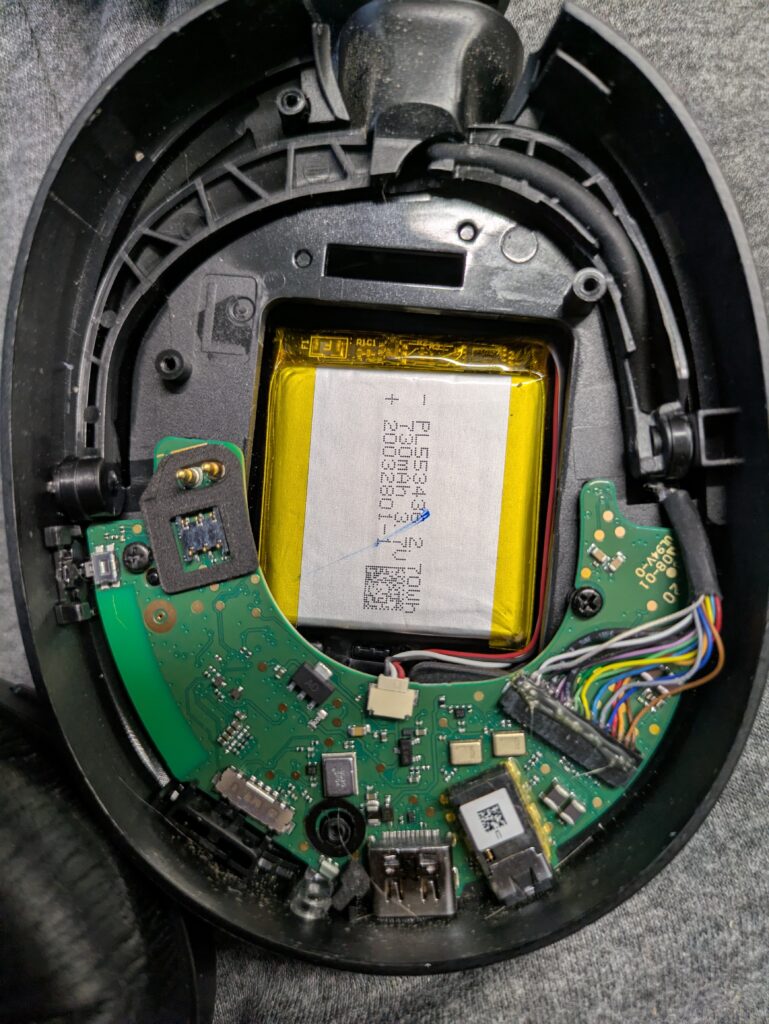

Alla vielä yleisnäkymä rungonsta.

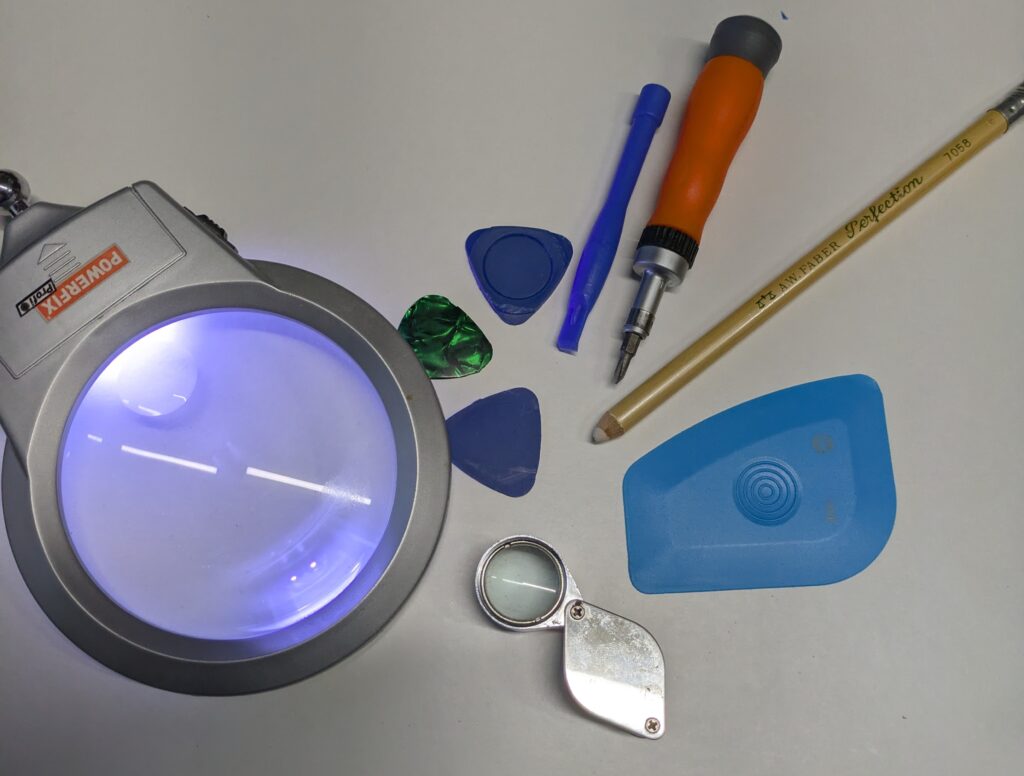

Ja tärkeimmät käytetyt työkalut.

Tekoälyn merkitys apurina

Koska päätin jo heti alussa käyttää Geminiä apuna, otin koko ajan valokuvia, jotta voisin käyttää niitä kysymyksissä tai tilannearvioissa, joten etenin koko ajan harkitusti pitäen kirjaa lähes kaikesta tai toisin sanoen järjestelmällisesti. Jo se, että muotoilin selkeitä kysymyksiä tai arvioita vei vianetsintää eteenpäin eikä Geminin kyvykkyydellä tai sen puutteella ollut kovin suurta merkitystä. Minäkin olin tässä nimenomaisessa hommassa ensikertalainen vaikka kaikki työkalut oli ja kokemusta vastaavista aika paljonkin.

Geminin tekemä versio korjausraportista

Koska työtapa oli itseään dokumentoiva, oli helppo päättää se kehotteeseen:

Onnistui!
Tästä voisi laatia korjausraportin ja julkaista sen raimokoski.fi:ssä, jossa minulla on WordPress-pohjainen blogisivusto.
Ohessa on ensin valokuva onnistumisen toteamisen hetkestä. Olin ensin kiinnittänyt kaiutinelementin vain kahdella ruuvilla löysästi, vein kuulokkeet korville ja laitoin päälle liukukytkimellä, mutta täydestä latauksesta ilmoittava naisääni kuului vain oikeanpuoleisesta kuulokkeesta. Pois päältä ja painoin kehyksen sormin kunnolla pohjaan ja uusi yritys, jolloin ääni kuului molemmista. Sen jälkeen otin tuon valokuvan, jossa piirilevyn ympäröimä ruuvi on vielä selvästi enemmän koholla kuin toinen ruuvi.

Miten korjasin mykistyneet Jabra Evolve2 85 -kuulokkeet itse – Pudotuksen jälkeen toinen puoli hiljeni

Pudotin valitettavasti laadukkaat Jabra Evolve2 85 -vastamelukuulokkeeni lattialle. Pienen tärähdyksen jälkeen vasen puoli hiljeni täysin mykäksi. Kyseessä on kuulokkeiden pääkuppi, josta löytyvät niin latausliitäntä, virrankatkaisin kuin akkukin.

Tavallisesti tällaisessa tilanteessa moni saattaisi heittää arvokkaat kuulokkeet elektroniikkaromuun tai lähetellä niitä kalliisiin merkkihuoltoihin. Päätin kuitenkin ottaa yleismittarin ja avaustyökalut käteen, avata kuulokkeen ja selvittää vian syyn itse.

Tässä on yksityiskohtainen korjausraportti vianjäljityksestä, käytetyistä työkaluista ja siitä, miten kuulokkeet saatiin jälleen toimimaan täydellisesti ilman kolvia!

1. Vianjäljitys ja yleismittaukset

Korvapehmuste irtoaa varovasti reunoista muovityökalulla vääntelemällä, jolloin alta paljastuvat kaiutinelementin kehyksen ruuvit. Ruuvien avaamisen jälkeen kuppi aukeaa ja elementtiosa paljastuu.

Ensimmäinen epäily oli kaiutinelementin puhekelan katkeaminen tai johtimen irtoaminen iskun voimasta.

  • Elementin eheys: Mittasin yleismittarilla elementin etupuolelta oranssin piirilevyn (flex-kaapelin) tinauspisteet. Lukema näytti 33,2 Ω, mikä vahvisti itse kaiutinelementin ja sen puhekelan olevan 100 % ehjä.
  • Hämäävät piirilevykontaktit: Mittaus etupuolen tinausten ja takapuolen kahden pyöreän kultapinnan välillä näytti ääretöntä. Tarkempi tutkinta paljasti, että pyöreät kontaktit kuuluvat piirilevylle, jolla ei ole suoraa yhteyttä itse kaiuttimeen. Kaiuttimen linjat kulkivat flex-kaapelin uloimpia kontakteja pitkin etupuolen tinausyhteyksiin – ja nämä vedot olivat täysin kunnossa!

2. Syypää paljastuu: Hapettumat ja V-muotoiset jousikontaktit

Jabran rakenne perustuu joustavan flex-kaapelin ja pääpiirikortin välisiin puristusliitoksiin. Elementti yhdistyy korttiin kuuden pienen jousikynnen välityksellä.

Valokuvista paljastui kaksi ratkaisevaa seikkaa:

  1. Kontaktipintojen tummentumat: Flex-kaapelin kultaiset vastinpinnat olivat ajan saatossa tummuneet. Iskun tärähdys sai puristuskontaktin raottumaan sen verran, että ohut hapettumakerros katkaisi sähkönkulun kokonaan.
  2. Jousikynsien muotoilu: Kun elementti kehyksineen poistettiin, nähtiin sivuprofiililtaan V-muodossa olevat jousikontaktit. Työnsin uloimpia kynsiä toisiaan kohti varovasti puutikulla arviolta 0,5 – 1 mm, jolloin ne samalla kohosivat ylemmäs ja saivat paremman jännityksen flex-kaapelin kontakti-alueita vasten.

3. Puhdistus ja käytetyt työkalut

Puhdistukseen käytettiin kaksivaiheista menetelmää:

  1. Hankaaminen: Flex-kaapelin kultaisten vastinpintojen tummentumat puhdistettiin mekaanisesti kirjoituskoneajalta peräisin olevalla hankauskumikynällä (A.W. Faber Perfection 7058). Kumikynän kärki tummui selvästi epäpuhtauksista.
  2. Kemiallinen puhdistus: Mekaanisen hankaamisen jälkeen pinnat pyyhittiin elektroniikalle tarkoitetulla kontaktisprayllä ja vanupuikolla.

Remontissa käytetty työkalupakki:

  • Vaihtopäätaltta (P1-kärki): Kuulokkeen ja kehyksen pienien ruuvien avaamiseen.
  • Hankauskumikynä (Faber 7058): Muinaisjäänne kirjoituskoneajalta – erinomainen työkalu hienovaraiseen kontaktipintojen puhdistukseen naarmuttamatta kultausta.
  • Elektroniikan kontaktispray & vanupuikko: Hapettumien ja hankaustähteiden liuottamiseen ja puhdistamiseen.
  • Muoviset avaustyökalut & kitaranplektrat: Pehmusteiden ja kuorien turvalliseen avaamiseen ilman muovijälkiä.
  • Puutikku: Jousikynsien turvalliseen ja varovaiseen kohottamiseen.
  • Luuppi & valollinen suurennuslasi: Pienten liitosten ja jousikynsien kunnon tarkastelemiseen.

4. Onnistumisen hetki ja kriittinen huomio kasaamisesta

Kasin kuulokkeen aluksi löysästi vain kahdella ruuvilla kiinnittäen testausta varten. Virran kytkemisen jälkeen täydestä latauksesta ilmoittava naisääni kuului edelleen vain oikealta puolelta!

Virta pois, painin elementin kehyksen sormin kunnolla pohjaan asti ja kokeilin uudelleen – ääni kuului välittömästi molemmilta puolilta!

Alla olevassa valokuvassa näkyy hetki toimivuuden toteamisen jälkeen: piirilevyn ympäröimä ruuvi on vielä selvästi enemmän koholla kuin toinen ruuvi.

(Lisää tähän valokuvasi löysällä olevasta ruuvista ja kasatusta elementistä)

Opetus: Koska kyseessä on puristusliitos, kehyksen tasainen ja riittävä kiristys pohjaan asti on täysin edellytys kontaktiyhteyden muodostumiselle.

Yhteenveto

Jos Jabra Evolve2 85 -kuulokkeesi mykistyvät pudotuksen jälkeen:

  1. Älä hätäile: Kaiutinelementti itsessään on erittäin kestävä (mittaa ~32 Ω lukema).
  2. Puhdista & taivuta: Vika on erittäin suurella todennäköisyydellä rungon sisällä olevien jousikynsien ja flex-kaapelin välisessä liitoksessa. Hankauskumi, kontaktispray ja jousien varovainen kohottaminen puutikulla tekevät ihmeitä.
  3. Kiristä pohjaan: Varmista kasatessasi, että kehyksen ruuvit tulevat tasaisesti ja napakasti kiinni – liitos on täysin puristuksen varassa!

Aikaa korjaukseen meni hetki vianetsinnässä, mutta lopputuloksena on täysin toimivat premium-kuulokkeet ja hyvä mieli hyötyelektroniikan pelastamisesta!
